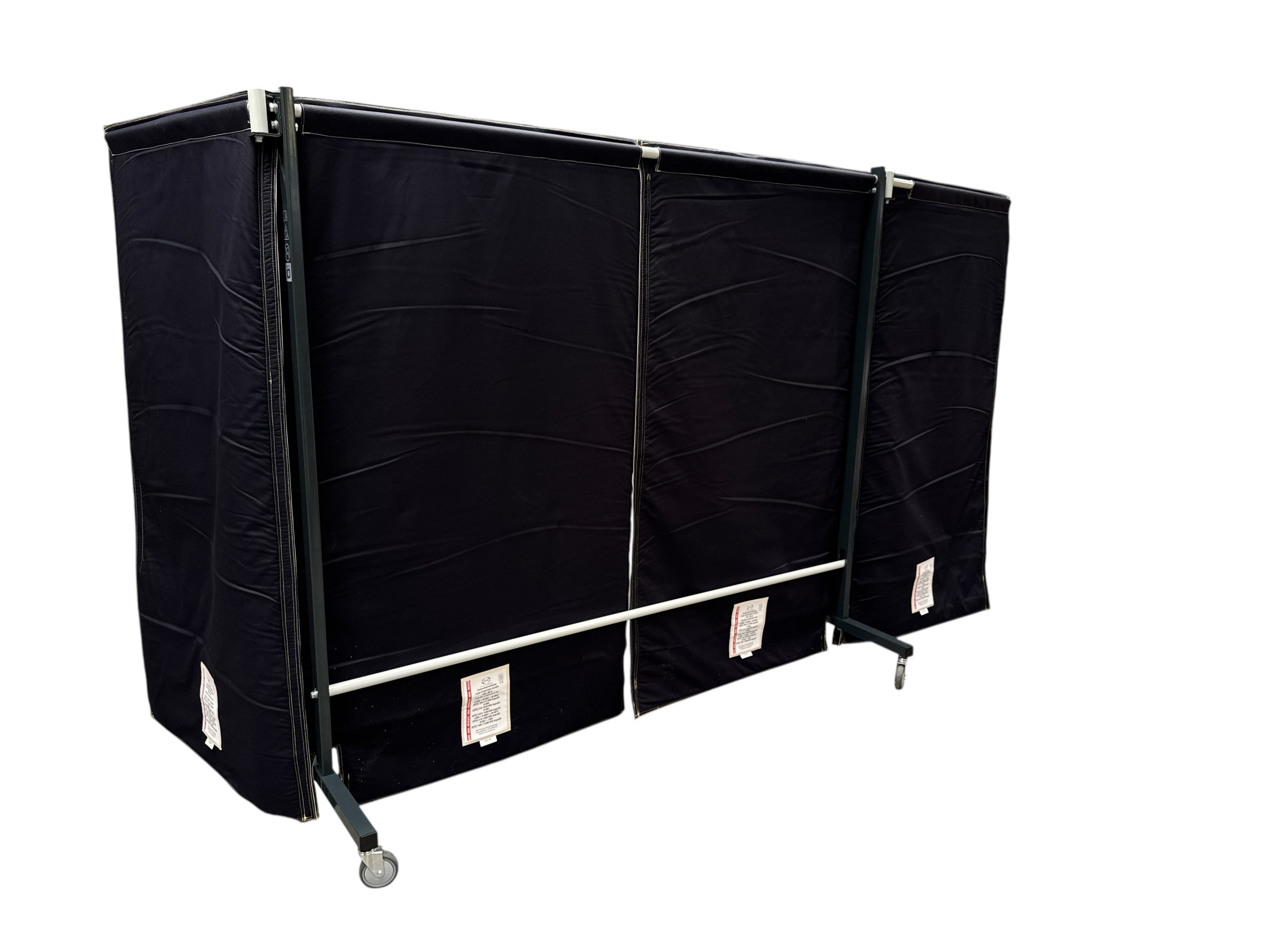

SST4 Schutzwand, mit 2 Schwenkarmen, 2 x 3,9 m, mit Laserschutzvorhang

SST4 Laserschutzwand SUPER STRONG – fahrbare Schutzwand mit Schwenkarmen und Laserschutzvorhang JUTEC ML-6

Die SST4 SUPER STRONG Laserschutzwand kombiniert ein schweres, standsicheres Grundgestell mit zwei seitlichen Schwenkarmen und einem hochwertigen Laserschutzvorhang-Set aus JUTEC ML-6 Material. Das 4-teilige Vorhangsystem bietet passiven Laserschutz nach DIN EN 12254:2012-04 und ist für den Einsatz im Umfeld von Lasern bis Laserklasse 4 (innerhalb der geprüften Schutzstufen) ausgelegt. Ideal zur Abschirmung von Laserarbeitsplätzen, Laserbearbeitungszellen und Prüfständen.

Warum eine mobile Laserschutzwand sinnvoll ist

Laseranwendungen, insbesondere mit Klasse-4-Lasern, erzeugen gefährliche Strahlung sowie diffuse und reflektierte Anteile, die Personen, Umgebung und Nachbararbeitsplätze gefährden können. Mit der SST4 Laserschutzwand SUPER STRONG grenzen Sie den Laserbereich klar ab, reduzieren das Risiko ungewollter Exposition und schaffen eine gut sichtbare, funktionale Schutzzone – ohne in die bauliche Struktur der Halle eingreifen zu müssen. Dank der zwei Schwenkarme kann die Wand flexibel an unterschiedliche Anlagen und Aufbauten angepasst werden.

• Passiver Laserschutz durch zertifiziertes JUTEC ML-6 Laserschutzgewebe
• Mobil und flexibel – ideal bei wechselnden Laseraufbauten oder Testaufbauten
• Klare Abgrenzung des Gefahrenbereiches in Fertigung, Labor und Werkstatt
• Großer Abschirmbereich durch Grundwand + zwei Schwenkarme

Laserschutzvorhang-Set (4-teilig, ML-6)

Das Vorhangsystem besteht aus vier untereinander verbindbaren Laserschutzbahnen aus 3-lagigem ML-6 Laserschutzmaterial (Vorderseite perlmuttfarben, Rückseite dunkelblau). Die Gesamtgröße beträgt ca. 4000 mm Breite × 2000 mm Höhe und eignet sich ideal zur Abschirmung von Laserarbeitsplätzen entlang der Schutzwandbreite.

• Material: 3-lagig, Vorderseite perlmuttfarben, Rückseite dunkelblau
• Gesamtmaß: ca. 4000 mm Breite × 2000 mm Höhe
• Rundum abgesteppt für robuste Kanten und lange Lebensdauer

Vorhangaufbau & Ausstattung

• Vorhang links außen: oben verdeckte Schlaufe; Reißverschlüsse an beiden 2000-mm-Seiten; Klette links, Velours rechts

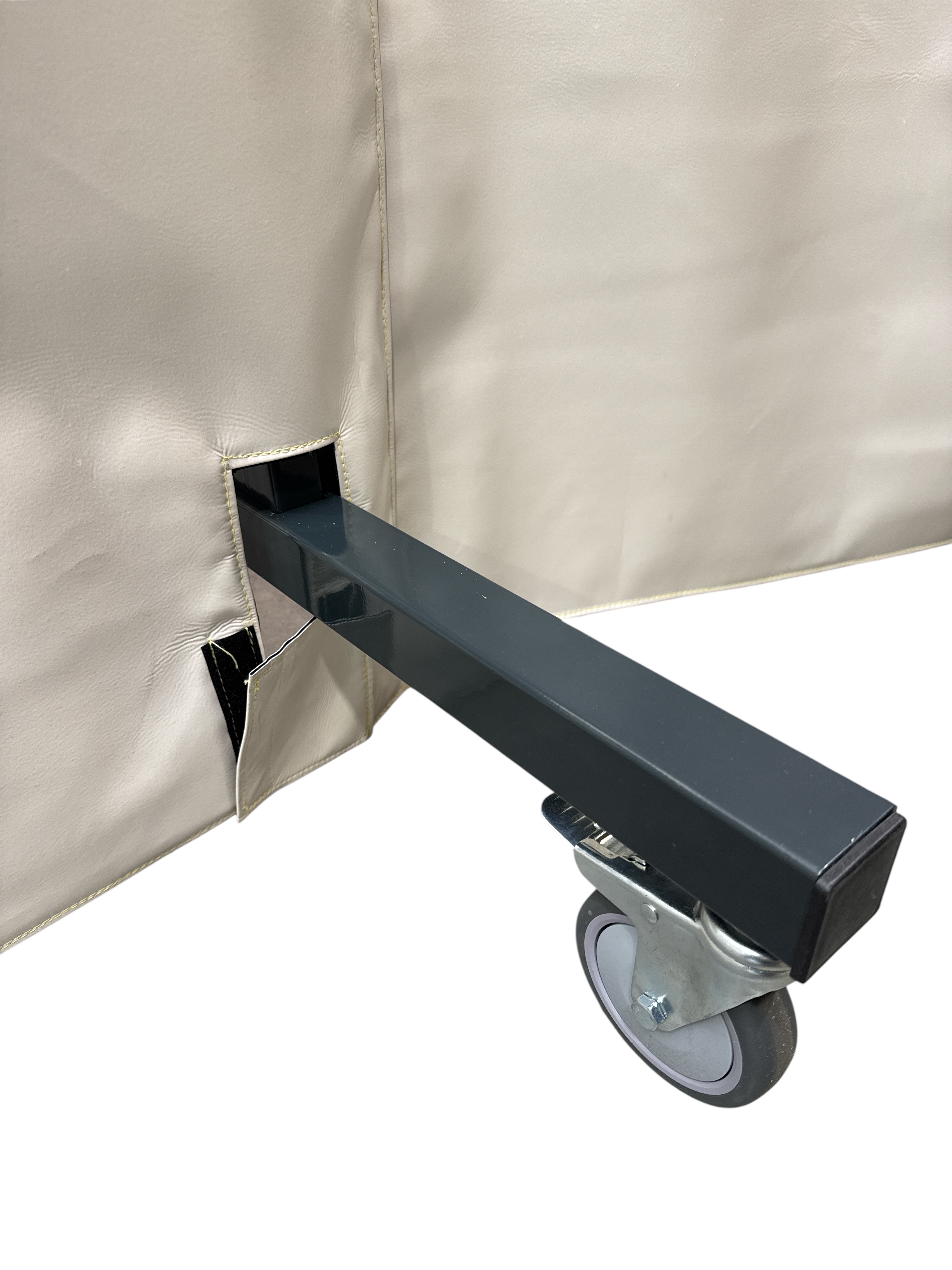

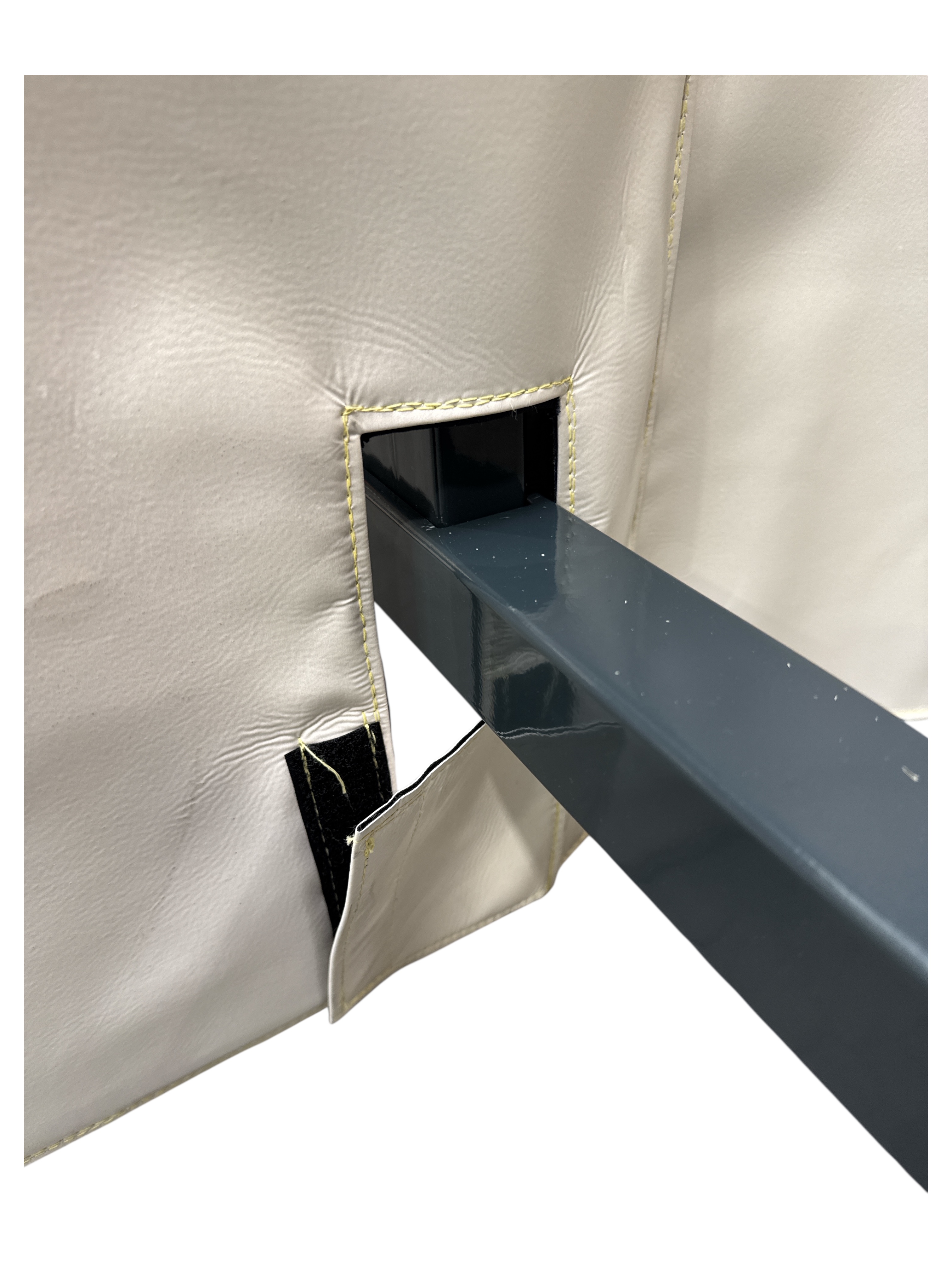

• Vorhang Mitte links: oben verdeckte Schlaufe; Reißverschlüsse links/rechts; Klette links, Velours rechts; Fußausschnitt links
• Vorhang Mitte rechts: oben verdeckte Schlaufe; Reißverschlüsse links/rechts; Klette links und rechts; Fußausschnitt rechts
• Vorhang rechts außen: oben verdeckte Schlaufe; Reißverschlüsse links/rechts; Velours an beiden Seiten

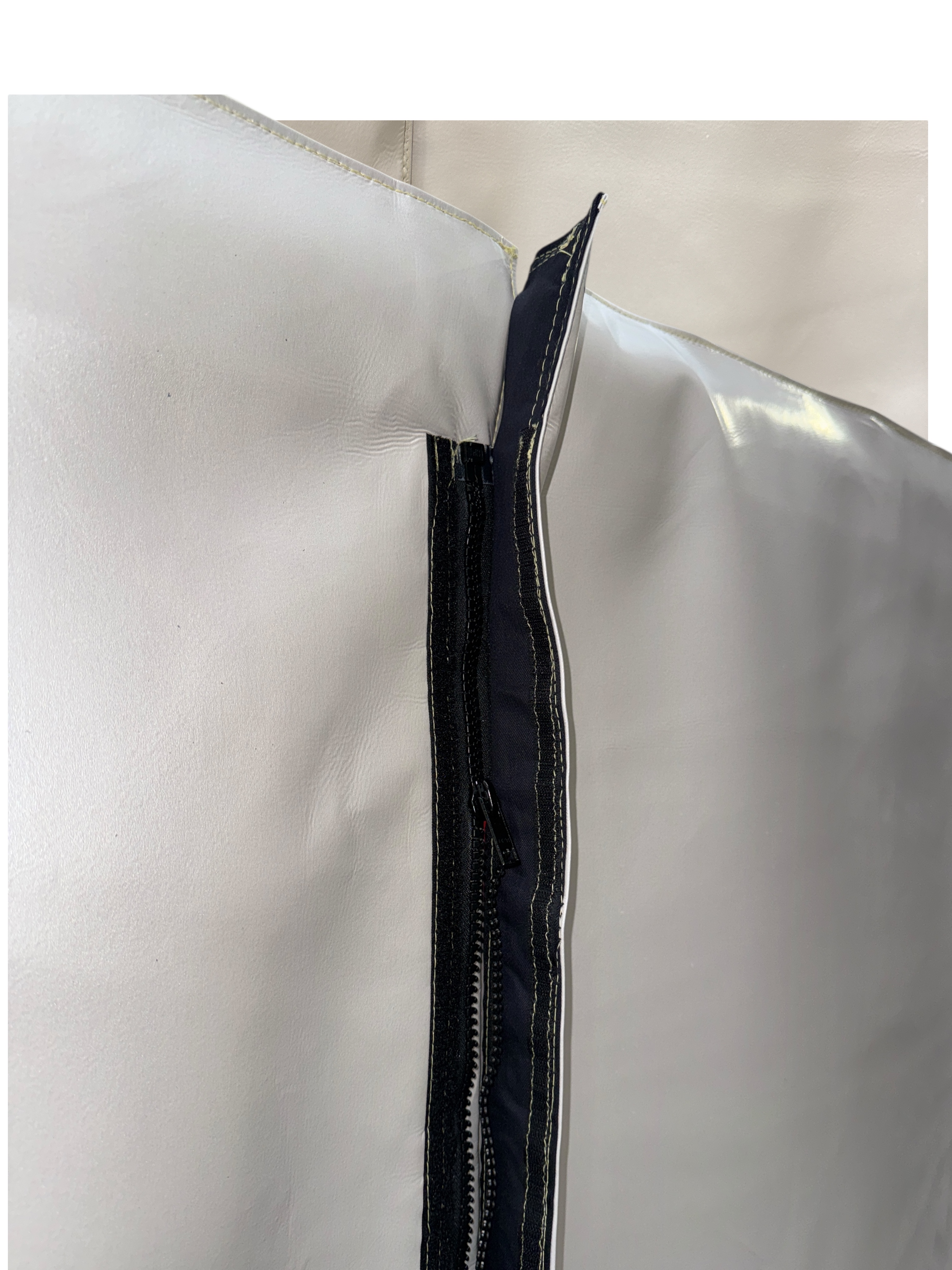

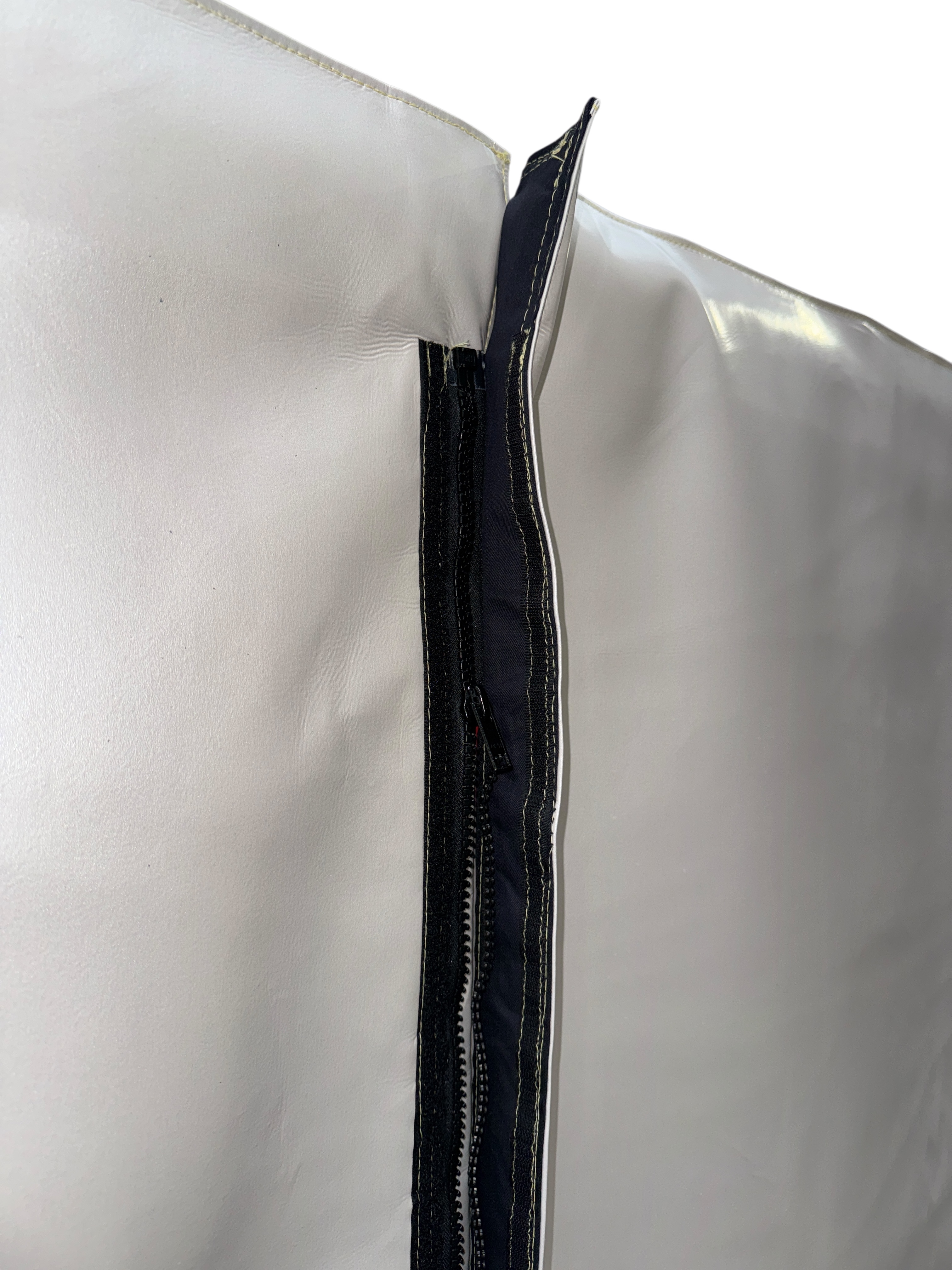

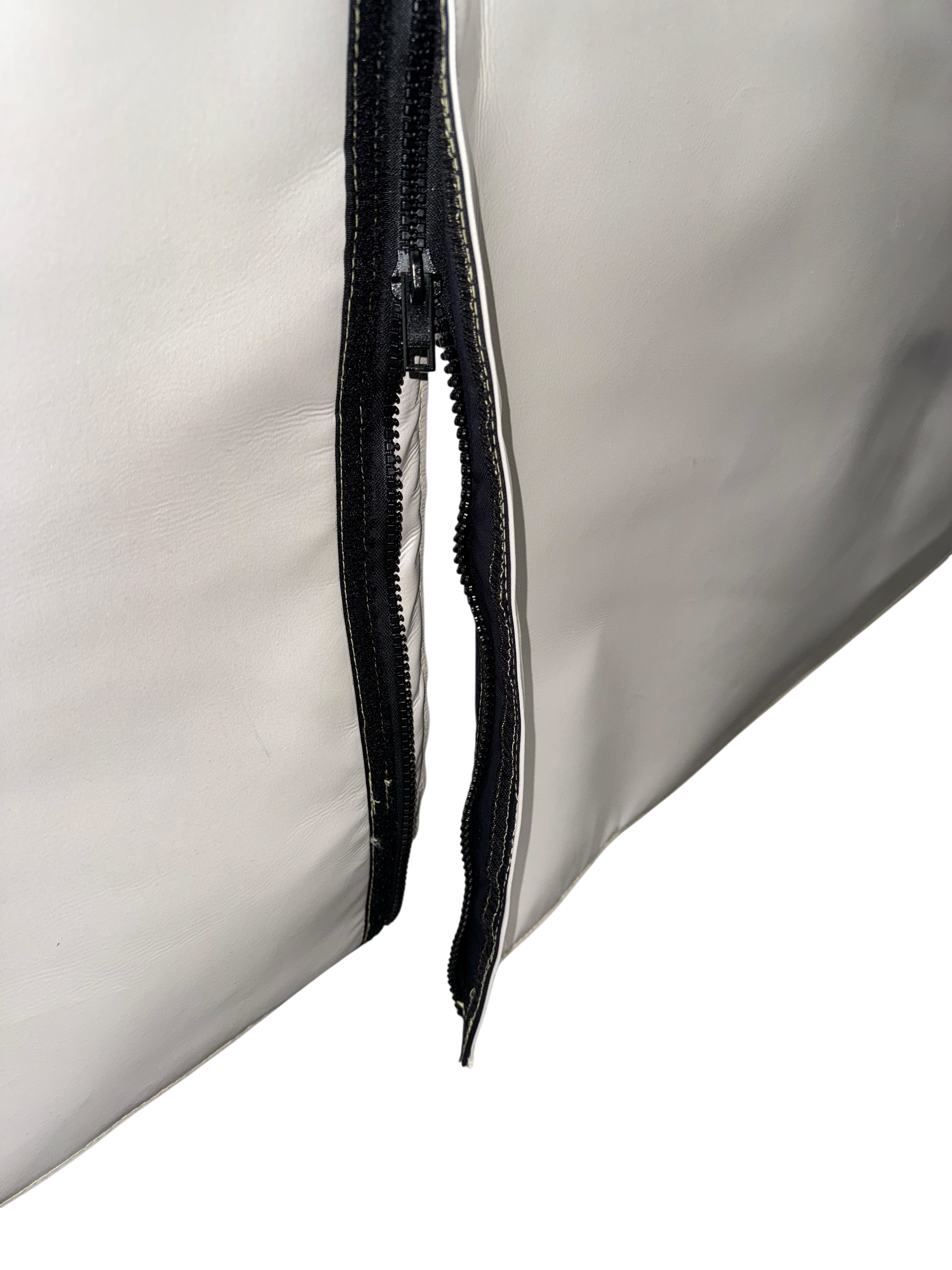

Die Kombination aus verdeckten Schlaufen (zur Aufhängung), Reißverschlüssen sowie Klette-/Velours-Streifen ermöglicht ein dichtes, überlappendes Schließen der Bahnen – ideal, um den Laserschutzbereich möglichst lichtdicht zu verschließen und Durchblicke zu minimieren.

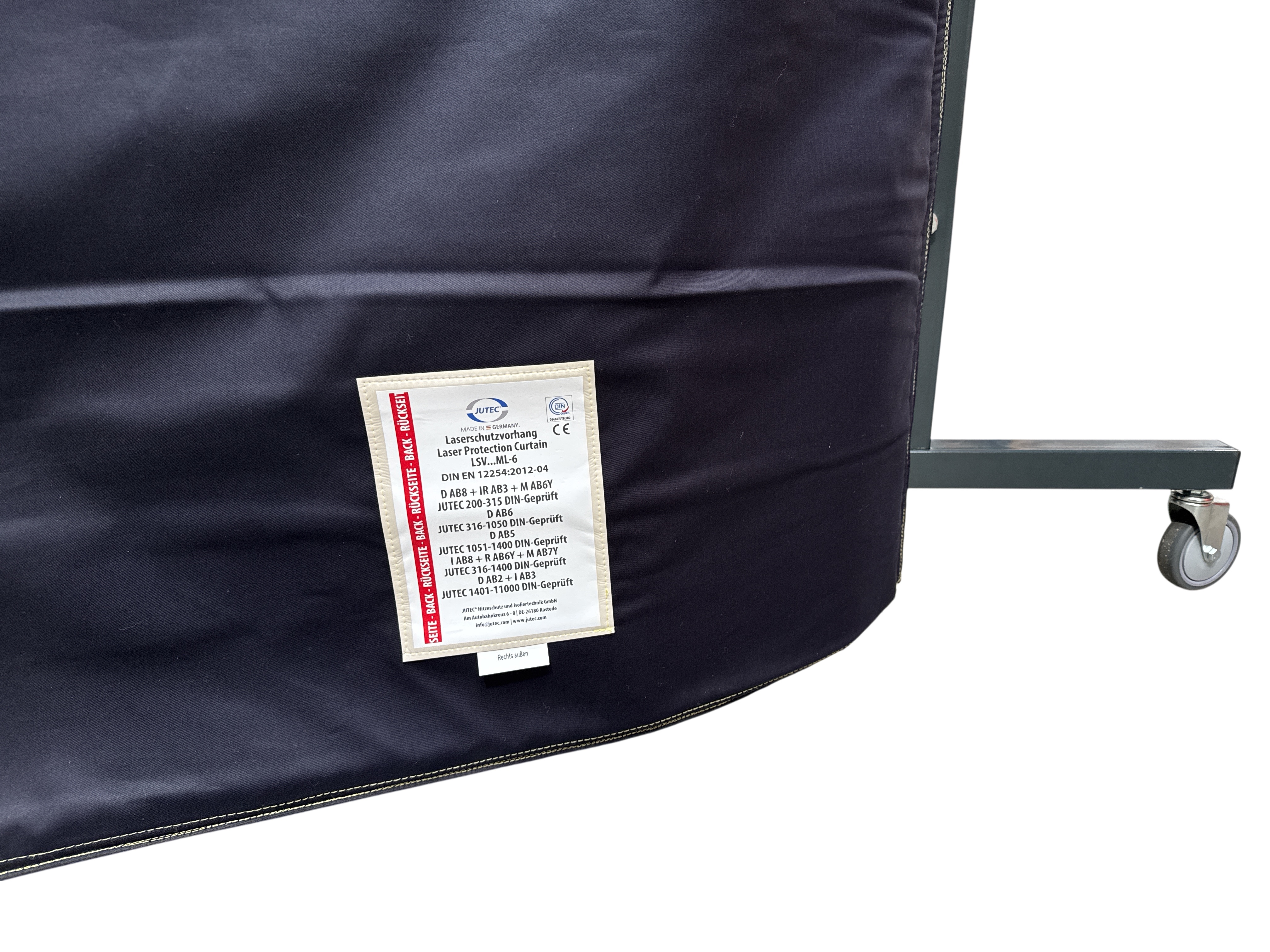

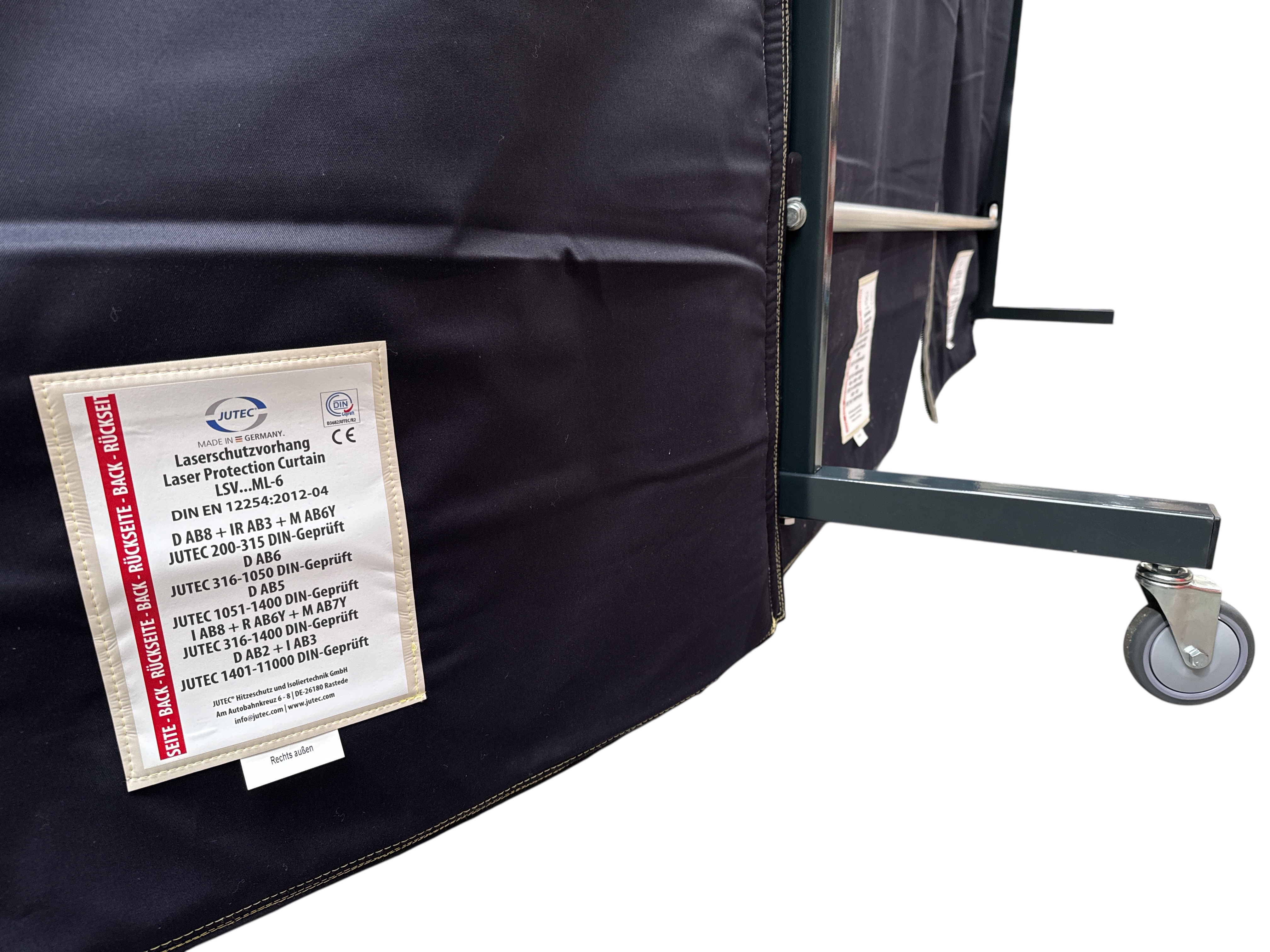

Laserschutz-Eigenschaften (JUTEC ML-6, DIN EN 12254:2012-04)

Die eingesetzten Laserschutzvorhänge mit dem Kürzel ML-6 sind nach DIN EN 12254:2012-04 zertifiziert und für den Einsatz im Umfeld von Laserklasse-4-Systemen vorgesehen (im Rahmen der geprüften Leistungsgrenzen). Sie erreichen unter anderem folgende Schutzstufen (Auszug):

• D AB8 + IR AB3 + M AB6Y JUTEC 200–315 nm, DIN-geprüft
• D AB6 JUTEC 316–1050 nm, DIN-geprüft
• D AB5 JUTEC 1051–1400 nm, DIN-geprüft
• I AB8 + R AB6Y + M AB7Y JUTEC 316–1400 nm, DIN-geprüft
• D AB2 + I AB3 JUTEC 1401–11000 nm, DIN-geprüft

Die Einhaltung der zulässigen Leistungsdaten und Expositionszeiten gemäß Norm, sowie eine fachgerechte Gefährdungsbeurteilung, sind bei der Auslegung des Laserschutzes zwingend erforderlich.

Hauptmerkmale der Schutzwand (Grundgestell)

• Stahlrahmen aus Vierkantprofilen 45 × 45 mm und 60 × 30 mm
• Zwei Schwenkarme mit je ca. 0,90 m Nutzlänge – Gesamtabschirmbreite bis ca. 3,90 m
• Grundwandgröße: Höhe ca. 2,15 m × Breite ca. 2,00 m
• Vier Vollgummiräder Ø 100 mm – zwei davon mit Feststellbremse
• Ausführung für Selbstmontage – Lieferung als Sperrgut

Anwendungsbereiche

• Laserschweiß- und Laserbearbeitungsplätze
• Abschirmung von Laserarbeitszellen, Prüfständen und Laborplätzen
• Trennung von Laserarbeitsbereichen in Fertigung und Montage
• Temporäre Laserschutzlösungen bei Versuchsaufbauten oder Pilotanlagen

Technische Daten (Übersicht)

• Maße Grundwand: ca. 2,15 m Höhe × 2,00 m Breite
• Schwenkarme: je ca. 0,90 m (ergibt bis zu ca. 3,90 m Abschirmbreite)
• Laserschutzvorhang gesamt: ca. 4000 mm Breite × 1945 mm Höhe
• Vorhangmaterial: JUTEC ML-6, 3-lagig, perlmutt / dunkelblau
• Zertifizierung: DIN EN 12254:2012-04 (passiver Laserschutz)
• Rahmenmaterial: Vierkantstahlrohr, fahrbar mit 4 Rollen (2 gebremst)

Lieferumfang

• SST4 Schutzwand SUPER STRONG mit fahrbarem Stahlrahmen
• Zwei Schwenkarme mit je ca. 0,90 m Nutzlänge
• 4-teiliges Laserschutzvorhang-Set ML-6 mit verdeckten Schlaufen, Reißverschlüssen, Klette/Velours und Fußausschnitten gemäß Beschreibung
• Montagesatz für den Selbstaufbau

Die SST4 Laserschutzwand SUPER STRONG mit ML-6 Laserschutzvorhang ist die professionelle Lösung für Betriebe, die flexiblen, zertifizierten passiven Laserschutz für Laserarbeitsplätze benötigen – mobil, robust und an unterschiedliche Anlagen und Layouts anpassbar.
